PROJEÇÕES CARTOGRÁFICAS

AS PROJEÇÕES CARTOGRÁFICAS

Diferentes projeções cartográficas foram desenvolvidas para permitir a representação da esfericidade terrestre num plano (mapas e cartas), cada uma priorizando determinado aspecto da representação (dimensão, forma, etc.).

É importante ressaltar que não existe uma projeção cartográfica livre de deformações, devido à impossibilidade de se representar uma superfície esférica em uma superfície plana sem que ocorram extensões e/ou contrações.

As projeções cartográficas são classificadas, principalmente, quanto à superfície de projeção, quanto à posição da superfície de projeção e às propriedades.

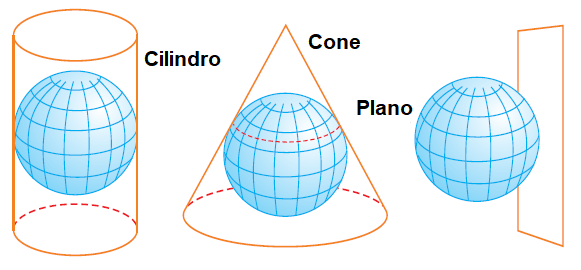

CLASSIFICAÇÃO QUANTO AO TIPO DE SUPERFÍCIE DE PROJEÇÃO

Plana ou Azimutal – quando a superfície é plana.

Cilíndrica – quando a superfície é um cilindro.

Cônica – quando a superfície é um cone.

CLASSIFICAÇÃO QUANTO À POSIÇÃO DA SUPERFÍCIE DE PROJEÇÃO

Equatorial – quando o centro da superfície ocorre no Equador.

Polar – quando o centro da projeção ocorre em um dos polos.

Oblíqua – quando ocorre em qualquer posição, exceto no Equador ou nos polos.

Transversa – quando o eixo da superfície de projeção se encontra perpendicular ao eixo de rotação da Terra.

CLASSIFICAÇÃO QUANTO ÀS PROPRIEDADES

Equivalente – não altera as áreas, conservando, assim, uma relação constante com a sua correspondência na superfície terrestre.

Conforme – não há deformação dos ângulos em torno de quaisquer pontos.

Equidistante – os comprimentos são representados em escala uniforme.

PRINCIPAIS TIPOS DE PROJEÇÃO

Projeção de Mercator: É uma projeção cilíndrica conforme, pois mantém as formas dos continentes. O espaço entre os paralelos aumenta com a latitude, ocorrendo deformação na direção norte-sul. Como consequência, a escala aumenta também com a latitude, tornando-se indefinida nos polos, o que impede a sua representação.

MAPA PARA COLORIR

Projeção de Peters: É uma projeção cilíndrica e afilática. As retas perpendiculares aos paralelos e as linhas meridianas têm intervalos menores, o que resulta numa reprodução fiel das áreas dos continentes à custa de uma maior deformação do formato deles.

MAPA PARA COLORIR

Projeção Cônica: Representam melhor as médias latitudes. A superfície terrestre é representada em um cone envolvendo o globo terrestre. Os paralelos formam arcos e os meridianos são linhas retas que convergem para os polos. As deformações ocorrem conforme se afastam do paralelo padrão (paralelo de contato com o cone).

MAPA PARA COLORIR

Projeção Azimutal: Também chamada de Projeção Plana, é um tipo de projeção comumente usada para representar áreas polares. Pode ser de três tipos: Polar, Equatorial e Oblíqua (chamada também de horizontal). Na projeção Azimutal Polar, os paralelos são representados como círculos concêntricos e os meridianos, como linhas radicais que convergem em direção ao polo representado.

MAPA PARA COLORIR

Projeção de Mollweide: Também chamada de projeção Aitoff – constitui uma projeção em que os paralelos são representados por linhas retas e os meridianos por linhas curvas. A Terra ganha uma projeção elíptica com uma exata proporção com a área real da esfera terrestre, tendo os polos mais achatados e as zonas centrais mais exatas.

MAPA PARA COLORIR

Projeção de Goode: É uma projeção descontínua, pois tenta eliminar várias áreas oceânicas. Goode coloca os meridianos centrais da projeção correspondendo aos meridianos quase centrais dos continentes para lograr maior exatidão.

MAPA PARA COLORIR

Projeção de Robinson: É uma projeção cilíndrica afilática. Sua elaboração ocorre como se envolvesse o globo terrestre em torno de um cilindro. Nela, os meridianos são representados em linhas curvas ou elipse, enquanto os paralelos permanecem em linhas retas.

MAPA PARA COLORIR

Projeção Cilíndrica de Holzel: Trata-se de uma projeção equivalente. Seu contorno elipsoidal faz referência à forma aproximada da Terra, que tem um ligeiro achatamento nos polos.
